一、 仪器介绍

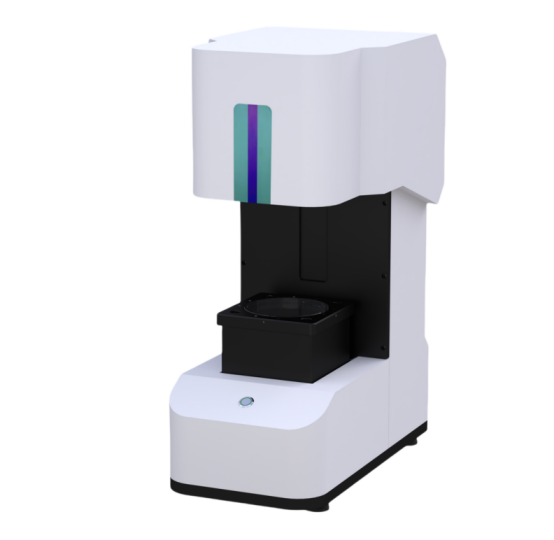

闪测仪是一种采用双远心高分辨率光学镜头，结合高精度图像分析算法，并融入一键闪测原理的高科技设备。它广泛应用于电子、冶金、航天、汽车、电气等多个领域。该仪器能够根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，实现一键式快速精准测量。

二、配置方案

三、软件系统

1、基础功能

n 元素提取：线、圆、圆弧、顶点、轮廓、R角

n 元素绘制：点、直线、圆、圆弧、折线

n 坐标系：支持多个与嵌套坐标系构建

n 辅助构建元素：中心线、点垂线、自由垂线、平行线、偏置线、点拟合近似线、多线段结合生成直线、圆切线、角度偏摆线、参数直线、多点拟合圆、多圆弧拟合圆、过点圆、参数圆、中间圆（内外圆的中间圆）、参数点、两点中点、圆心点、线中点、交点、多段线

n 测量功能： 线线距离、点线距离、点点距离、圆线距离、圆圆距离、圆点距离、轮廓与线距离、轮廓与圆距离、轮廓与点距离、轮廓与轮廓距离、圆半径/直径、内外径、角度

n 几何公差： 直线度、真圆度、基准、直角度、平行度、位置度、同心度、对称度

n 模板匹配功能：随意摆放被测物进行寻找测量，局限99个同类型特征查找；99个特征查找速度1秒内

n 报表功能：SPC、趋势图、直方图、输出excel/word格式报表、测量过程中按指定格式输出测量数据

2、产品特点

1 大口径高景深，实现全视野范围成像清晰，超低畸变

2 高分辨率数字相机，仪器采用2000万~4300万像素高分辨率数字相机

   3 软件采用先进的20：1亚像素图象边缘处理

   4 最小二乘法回归处理可自动祛除毛刺和异常点，将对特征位置上的影响降低到最低

   5 自动识别工件、无需定位

   6 多个工件任意摆放，自动识别，批量测量
